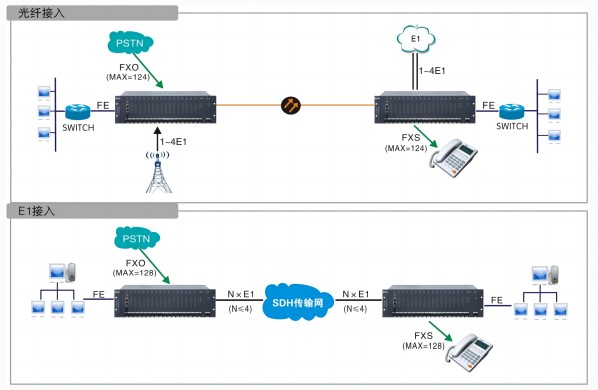

SOC5000-30综合复用设备（也称电话光端机）适用于“光进铜退”工程大门数语音和数据业务接入，通过E1或光纤线路实现各类语音、数据等业务的远端延伸。采用光纤线路传输，设备大配置124路FXO或FXS、4E1、1~2路物理隔离以太网业务。此系列产品也称为多通道保护综合复用设备，它的特色在于当设备选择E1通道传输的时候，任意1个E1可以传输128路语音，节约E1资源；还可起到“1+3通道保护”的功能，并且切换期间能保持话路通畅；同时起到保密跟线路检测的功能。其广泛应用于各运营商、广电网和公安、部队（保密）、电力、铁路、公路、交通、金融、政府及具有分支机构的企事业单位专网。
◆ 性能可靠，方便运维 采用插卡式、模块化工业级设计，结构紧凑、扩容维护方便灵活 设备20个板卡插槽：1个主控槽、1个网管槽、1个铃流槽、1个电源槽、16个业务槽 具有线路检测和故障定位功能 统一纳入SOC-NM2005网管平台，为系统运行和管理提供可靠安全保障 ◆ 配置灵活 多种传输方式：包括单E1~4E1传输、光纤传输 通过单E1可传输120路语音，优化线路资源，节省投资 采用MP技术（线路负载平衡）可将多E1信道捆绑传输各种业务 组网结构：支持点对点、链形、星形网络拓扑，支持级联 集成PCM、PDH、PBX、SDH等多重功能于一体，方便应用于各种专网业务，为客户在原有传输架构上提供性价比更高的接入方案 ◆ 业务丰富 业务插槽可任意混插各类语音盘、数据盘等 数据接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等 语音接口：FXO、FXS、E&M、磁石、2/4线 支持来电显示、反极计费信号

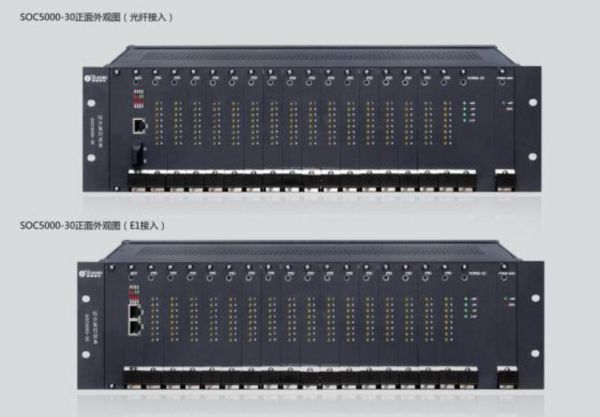

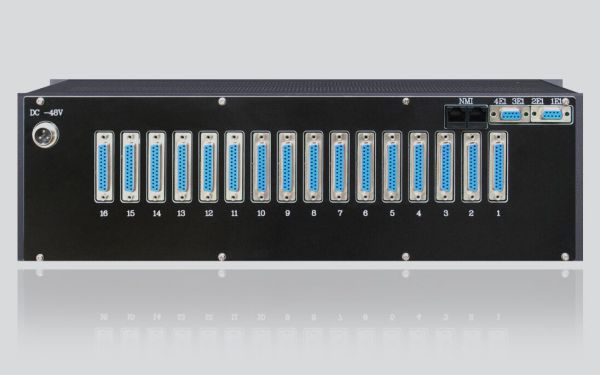

设备型号 SOC5000-30 盘卡插槽 盘卡名称 功能描述 线路接口 业务接口 主控槽位x1个 MCU盘 4E1接入主控盘 E1x4个：C3接口 网络接口(RJ45)x1~2个 (带宽N×64K；N≤31) FDU盘 光纤传输主控盘 1X9x1个：SC接口 网络接口(RJ45)x1~2个 (带宽10/100Mbps自适应) 业务插槽x16个： 根据业务需求，任意选择以下业务盘卡混插。 FXS盘 外扩语音 — 用户接口(DB25)x8个 FX0盘 外扩中继 — 中继接口(DB25)x8个 MCS盘 磁石盘 — 磁石接口(DB25)x8个 E&M盘 四线E&M盘 — 4线E&M接口(DB25)x2个 CWT盘 载波盘 — 2/4线音频接口(DB25)x3个 ASY盘 异步数据盘 — RS232/422接口(DB25)x4个 网管盘位x1个 NMU盘 RS485或以太网网管接口 电源盘位x1个 PWR盘 DC-48V供电 铃流盘位x1个 RING盘 铃流盘
设备型号 SOC5000-30 物理尺寸(mm) 488(宽)×180(深)×132(高) 供电方式 内置电源支持AC/DC双重供电 AC：190V～260V DC：-44V～-56V(纹波≤5%) 整机功耗 <75W 工作环境 工作温度：-5℃～50℃；工作相对湿度：10%～90%无凝结(室温) 储存环境 储存温度：-20℃～70℃；储存相对湿度：5%～95%无凝结(室温)
