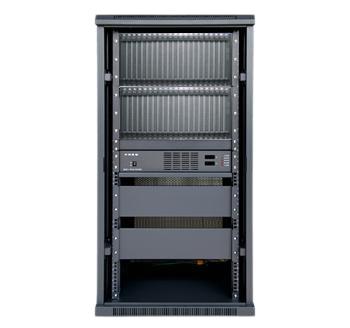

SOC8000C数字程控调度机

数字调度交换机浏览次数：12765

产品描述

SOC8000C调度机是申瓯公司致力研发的新一代数字程控用户调度机，采用全数字时隙无阻塞交换方式，引用进的生产技术工艺，充分吸收国内外众多数字调度交换机的优点，并根据国际电报电话咨询委员会（CCITT）G.712、G.732号建议书的技术指标设计、生产。系统设计既立足国情，又在技术创新上独具优势，是信息产业部新一代具有完全自主知识产权的优选机型。它具备了生产调度功能以及80多种功能强大的行政办公功能，集TDM电路+IP多媒体系统+SFP光纤分机接口；为企业的光纤网、IP网、宾馆、写字楼、校院网、工矿企业、机关事业单位及部队、公安、电力、煤矿、石化、铁路、银行等专网系统提供各种生产调度及电话管理应用解决方案，是用户单位生产指挥、改善通讯条件、提高工作效率、控制话费支出、实行办公智能化的理想设备。它既能适应数字通信环境，也能适应任何模拟通信环境。

功能特点
(点击查看详情)

一、SOC8000C调度系统特点

系统硬件采用Winbond 8位微处理器及美国国家半导体公司、美国莱迪思公司的超大规模通信专用集成电路，并采用CPLD\FPGA等可编程器件，整机技术先进、集成度高以及高速处理数据的能力。
1. 无阻塞数字交换方式
模化设计结构，并采用无阻塞第四代超大规模数字交换网络。
2. 主控热备份（选配）
根据用户实际需求，可增配一块主控板。当第一块主控板需做维护时，自动无缝切换到备板工作。
3. 双PC电脑联机接口
配置双串口或USB接口、其1个网口RJ45，可同时与4台电脑连接实现PC话务实时监控管理，进行编程及数据设置。PC话务功能强大、操作方便，在丰富的中文菜单提示下，初学者无须专门培训即可轻松掌握。
4. 上行接口支持：E&M、载波、磁石、7号信令、1号信令、30B+D/PRA/PRI信令、IMS/VOIP中继等。下行分机接口：支持卡板可混插，2B+d数字分机板、SIP数字分机板、SFP光纤分机传输板（光口），FXS模拟环路分机等混合输出。同时也支持PC电脑、APP手机软终端。
5. 整机完备的自检功能
可实现主控和分控板芯片级自检以及每门独立用户/中继的自检。
6. 话单永不丢失
系统采用超大容量Flash话单储存系统，有海量话单存储的能力，在脱离电脑话务台的条件下仍可储存多达200万条独立话单；若与电脑话务台联机通信时，则交换机会自动向其传送所保存的话单，使话单存储更安全，同时话费管理也更方便。由于采用了独特的通信机制，在电脑突然断电的情况下，数字程控用户交换机会自动停止向话务台传送话单。根据Flash的非易失特性，在主板掉电后，十年内仍能保持数据完整，即便在主板损毁的条件下，只要Flash芯片未被损坏，用专用设备仍可将话单原样读出，真正做到了话单永不丢失。
7. 实时控制计费系统，当预付款减为零，中断通话，不会使分机或帐号话费超支
8. 具有汇接局机功能
由于本调度机具有多种中继接口，E1中继信令齐全，如NO.1、NO.7、PRI等信令，并且整合了VOIP中继，可为用户提供多种组网。汇接方式多样，包括实现数字中继（或VOIP）与环路中继的语音汇接或人工汇接，数字中继（或VOIP）与数字中继（或VOIP）之间的语音汇接或人工汇接，还可以实现数字中继（或VOIP）与数字中继（或VOIP）之间的直接汇接。
9. sip分机板功能
通过局域内网光纤网络传输IP多媒体分机，单板支持64路、256路两种规格注册分机许可，最多支持4块即1024线注册许可。
10、光纤分机板功能
光纤分机具有光口，每块支持1-2个方向站点，每个站占支持64路-256路分机光纤传输，最多支持5块光纤板。
11、内置调度录音功能
内置在线录音、留言功能，8路到224路并发，内置硬盘500-1000G,可保荐17500小时录音记录。
12、系统内置6段不同电脑话务员，多级IVR语音导航。
13、电话会议功能：单组32方会议，最大2组64方会议，单工全呼支持256方。
13、支持与无线通信、广播系统、无线集群对讲机联网。
14、支持联动功能
具有完全兼容国内煤矿主流厂家监测系统实现联动功能如煤科院、梅安森、三恒、南京北路、仙岛等等。
15、调度台支持：串口RS232,USB,网口RJ45三种方式。
16、求助和警报电话功能
17. 远端维护
用户可以通过Internet联网，或通过E1实现半永久连接，为用户实现远端编程，话务实时监控，话费查询以及软件问题解答等，及时为用户解决后顾之忧。
18. 高可靠性
外接端口（用户电路、中继电路）具备过压过流保护，即便误接220Ｖ交流电源，交换机也不会损坏，问题处理后系统能自动恢复。
19. 低功耗、节能省电
整机由高集成度、低功耗集成电路和电子元器件组成，平时整机处于低功耗状态，只有在摘机通话时相应分机才会进入工作状态，达到节能省电功效。
20. 抗雷电击
本交换机采用三级防雷击保护，并通过K20抗雷击测试，证明完全能够满足中国多雷电环境的特殊要求。

PC配置要求
(点击查看详情)

三、PC配置要求物理属性

硬件配置：PC486以上硬盘及内存不做要求。
软件配置：本系统在Microsoft简体中文Windows XP/7/8/10下运行。
PC连接：串口RS232/USB、网口RJ45。

供电电源
(点击查看详情)

四、供电电源

AC：220V±10% 50Hz±2Hz，DC：48V 40～100AH蓄电池

产品规格
(点击查看详情)

容量：16+32门起到单机1536门调度分机(FXO/FXS/BRI/VOIP/SFP混合）
2B+D数字分机(BRI)：不限制
SIP用户分机：SIP注册分64路，256路许可（最大1024个许可）
　模拟环路中继FXO：16条起不限制
　 PCM数字中继：1-30条E1,或叫语音2M、30B+D、NO.7NO.1、Q5
VOIP中继：54路，160路通道并发
　 E/M中继或载波中继：4路，8路，16路，32路，可与集群组网
广播板：4路音频
　按键式调度台：64键，128键，256键。
触摸屏调度台：22寸、27寸、32寸宽屏
联机方式：串口RS232或USB、网口RJ45

功能属性
(点击查看详情)

二、调度系统功能简介

具有1-8位全弹性编码、调度用户间呼叫、分组调度、四方通话、用户多等级权限、人性化语音信箱、来电显示、用户状态监控、数字录放音、组呼、全呼、电话会议、单键呼叫、强插强拆、监听、来电选接、夜服、区分振铃、全忙提示等实用功能。
1-8位混合弹编号码：
本调度系统通过本局局向码能实现1-8位任意弹性编码调度总机摘机优先功能
在调度总机摘机处于任意状态时有调度分机呼叫时是否优先自动接听。
调度总机全忙提示：
调度总机全忙时，组内其他调度分机再呼调度总机时，调度台上有全忙声光提示，提示调度员有新的呼叫
调度总机是否同时振铃功能：
调度分机呼叫调度总机时是否所有调度总机同时振铃或者循环振铃。(同组呼叫前两部调度总机时所有调度总机振铃，呼叫其他调度总机对应调度总机振铃)
区分振铃：
对调度分机普通呼叫与调度呼叫有区分振铃功能。调度台呼叫调度分机振铃声是两声短；调度分机呼叫调度分机是一声长声
注：调度总机呼叫调度总机是一声长声
分机被调度权：
分组调度，系统可将一台调度机虚拟成相对独立的多台调度机，不同的调度组之间可实现完全隔离。
中继被调度权：
将相应的中继键值输入到各个台子上，中继的被调度权打钩，即可在调度台上反映出中继的忙闲状态：
多组合并功能（总机最多支持8部）
已合并的各组调度分机呼叫调度总机时各组调度总机能同时振铃，任意调度总机摘机可接通。各组调度总机之间键权切换互相独立。
状态监控：能够根据指示灯颜色变化显示各调度用户及中继的工作状态，并可对用户进行强插通话，或强制拆线。
电话会议：
1、按“ 会议键” 即可召开系统预先定义的电话会议。
2、按“ 临时会议” 键，再按用户键区的相应用户键即可，会议成员可任意选择
3、中途可增减会议成员
4、会议成员可要求退出会议
5、会议成员可单听，也可要求发言
申请发言：在会议状态中，使参加方有发言权。调度分机在会议中按话机R键（或拍叉簧）申请发言，调度员按“ 会议发言” 键，该键指示灯亮，再按欲发言的分机对应按键，即给该分机发言权。
强制用户退出会议：调度员在“ 会议发言” 键灯灭的情况下，直接按对应的调度分机即可使其退出会议。
四方通话：调度总机在通话时，可以强插至另一通话中构成四方通话
一键呼叫：电话号码与名字存储，实现快速单键拨号。
一键直呼外线功能：
将一个空闲的已设置呼叫转移到指定外线的调度分机号码做到调度台的对应键上，调度总机摘机按该键可直呼外线。
外线呼叫来电显示功能：
外线呼叫时除在话机上有来显外，可在调度台上显示外线号码。（直拨、转接、群呼）拨对应分机，对应分机振铃。拨对应总机，所设置的群呼分机振铃。
调度总机挂机有呼叫时振铃功能：
当多部调度分机同时呼叫调度总机时，一部调度总机在接通一部调度分机后挂机能与其他调度总机继续振铃，再次摘机接通调度分机。
分机摘机不拨号紧急呼叫调度功能：调度分机等级设为30即可。
自动键权：
调度台为双席调度，左右两手柄分别完成相同或不同功能。‘键权指示灯常亮表示调度台的显示、及所有操作都针对该席位。双席都工作时按键的操作权自动跟随后摘机的手柄，也可强制切换操作权；其中一个先挂机，键权自动跟随正在通话的席位。
键权切换：同组内多部调度总机摘机可进行键权切换。
拨打电话方式灵活：直接按用户单键；话机自动免提拨号；或摘机数字拨号。
通话快速拆线：调度员通话时，可将当前通话拆断，并转为拨号音处于拨号状态。
免提挂机：席位话机在免提或使用麦克风状态下，按键可以直接挂断电话。
话务转接：内外线呼入通话后，如又要联系其他人，调度台直接拨所需分机号码或按用户单键即可。
强插：当呼叫某分机，而该分机在通话时，直接按该分机键，可直接插入该分机通话话路进行三方通话。强插三方通话后，被插分机挂机，还可为另一方转接至其它分机；调度员挂机恢复原来通话。
强拆：当某个用户或中继长时间占用，可直接按相应的分机键或中继键两次拆断通话，分机听忙音、中继复原。
监听：调度总机摘机，拨相应的命令加需要监听的用户分机号码，就能够在该用户不知的情况监听通话。
紧急呼叫：调度分机摘机拨系统预先设置的紧急号码，即可呼叫调度总机，并在调度台上显示紧呼状态，发出声光报警提示调度员有紧急呼叫。
选择接入：调度员按调度台上的“ 选择接入” 键，在指示灯亮时，组内多部调度分机呼叫调度总机，则调度总机不振铃，调度员可摘机按相应的调度分机键优先接听该项调度分机。
夜服：调度员可将调度分机设成夜服分机，并按调度台上的“ 夜服” 键即可进入夜服功能，组内调度分机呼叫调度总机时都将会转到夜服分机上。
环路等位拨号：出局无需拨"0"，主机自动识别内外线号码。
完善的中继功能：
1、多局向号码出局：除等位拨号外也可设调度分机拨"0"或不拨"0"延时自动出局。
2、入中继接续可实现直拨调度分机、人工转接或群呼方式，在转接时实行音乐等待。外线呼叫设有群呼方式的中继号时，设有群呼功能的分机依次循环振铃，其中任何一分机提机与之通话，其余分机立即停止振铃。群呼分机每条最多可设5部分机。
3、专用中继：为保证重要电话的畅通，可设置此功能，实现专线呼入和专线呼出。高于自身等级的权限电话。
调度分机连选：2个以上分机使用同一个号码，适用于内部信息中心和服务中心。
强大的调度计费功能：
1、帐号计费与漫游：使用帐号拨打电话，话费记在帐号上，帐号可实现全局漫游或固定分机使用。
2、押金控制：计费管理设押金控制，并根据余额情况自动设置分机不同权限。
3、费率设置灵活，完全适应最新电信计费要求。　　
调度语音信箱功能：包括背景音乐、系统时间、报分机弹编号码和物理号码、报分机等级、报内线来电号码、报话费、查询恶意电话等。

产品拓扑图
(点击查看详情)

系统组成
(点击查看详情)

程控调度系统组成

1、机房设备

● 调度通信联络系统主机：调度主机系统具有双向无阻,一键到位（内线外线）,组呼全呼,强拆强插,监听,紧呼,中文显示,自动录音,通话记录等；还具有所有数字程控交换机功能,实现所有呼叫功能、交换功能、调度功能及组网功能，同时可根据用户需求采用不同的配置。调度主机可实现调度用户和行政用户两网合一，以充分利用资源。(本系统容量从32门,48门,64门,96门,128门,256门，304门，500门，800门.....直到单机最大1536门等选择调度分机)

● SVR调度录音系统：调度主机系统具有内置嵌入先进的在线数字录音板SVR（内置硬盘500-1000G），可对整个属于数字调度机系统任何调度总机或分机进行全部录音（无需要电脑开机，只需用电脑管理查询录音）。

● 矿用电话耦合器或称安全栅KTA138：(煤矿及矿山必配)
本公司采用先进集中板卡式耦合器，具有传输距离远、比单体耦合器成本高，质量稳定，具有三级防雷功能强大！是调度系统主机信号与本安防爆电话机的关联设备，是煤矿安全中间隔离设备。其作用是隔离干扰信号，防止电话机线路过压和过流，从而确保井下通讯电话安全工作和工作场所安全。完成安全场所与危险场所的生产调度指挥和通讯联系任务。本设备有5KM、10KM远距离两种。（必须具有煤安证及防爆证！）

● 卡接式保安配线架VDF: 如果通过光纤或网络传输无需要，只有大对数通信电缆才用于调度系统主机与出线端连结，接线排采用德国科龙卡接模块;可配上保安排具有过压保护功能；也可配上保安单元具有过压过流及接地告警等功能(本系统采用德国科龙模块)

● 主机后备电源（电池组48V38-100AH）：是调度交换机、调度录音、调度台等停电有力的保障。本方案采用美国山特ST免维护蓄电池组，完全能在停电情况使用10-20个小时安全生产调度指挥通讯联系任务。

2、调度室操作平台

● 调度台：调度台是进行具体操作的平台。按键式调度台采用5寸双屏显示，双座席双手柄（配西门子话机）。调度员可以通过调度台观察所有调度用户的使用状态，进行调度操作。调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。调度台采用丹麦键，分64键、128键、与256键、22寸触摸屏调度台等四种。

● PC电脑调度终端维护：普通电脑配置本系统要求不高；终端维护的作用是控制与维护数字调度主机的工作，包括人机对话、数据管理、维护、会议电话管理和计费管理等功能。还可以查听或听取或管理录音文件等（必须配有232串口及网口，要求不高，建议用户自行采购）

3、远端设备

● 光纤网络传输
从机房到各楼层或每幢楼布采用光纤网络传输，必须配远端设备SOT600-IAD综合接入网关，从8口到128口不等。每幢楼或每楼层放一台网络转换电话设备，即SOT600-IAD。

● 布大对数电缆布线系统：

从机房到各楼层或每幢楼布大对数通信电缆HYV 、电缆分线盒等组成。（煤矿及矿山行业矿用电缆接线盒或矿用接线盒等组成）

● 调度终端设备:可以接调度专用电话、直通电话、普通电话机,扩音电话、SIP电话机、（煤矿及矿山井下必须配本安防爆电话机
