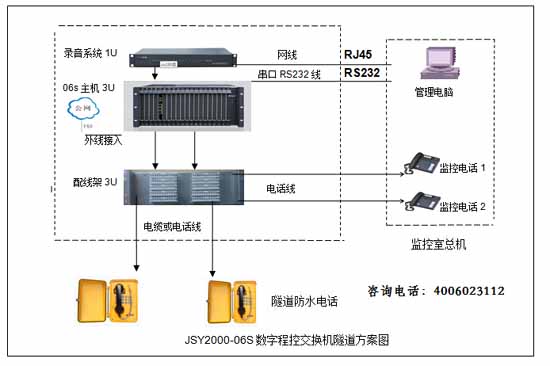

一、隧道传统程控交换机方式组成
● 程控交换主机：可以选购HJK-120SPC（特殊型传输距离3-4千米左右，普通的只能传1.5千米），JSY2000-06S型（传输距离5-8千米左右）、SOC8000B调度系统（传输距离5-8千米左右），其中SOC8000B调度系统主机具有所有数字程控交换机功能,实现所有呼叫功能、交换功能、调度功能及组网功能。
● 先进数字录音系统：JSY2000-06或SOC8000B内置电话录音系统可对任何分机进行全部录音（目前在国内调度机首创，内置式数字录音系统无需要电脑开机，只需用电脑管理维护）。HJK-120S需要另配一种是SOC1800录音系统。具有价格低的优势，录音方式采用WEB管理方式，内置硬盘；总之目前老式采用PCI电话录音卡加工控机或电脑的录音方式也早淘汰！
● 卡接式保安配线架VDF: 适用于主机与出线端连结(一般是通信电缆或电话线），接线排采用德国科龙卡接模块;可配上保安排具有过压保护功能；也可配上保安单元具有过压过流及接地告警等功能(本系统采用德国科龙模块)
● 主机后备电源：是主机系统停电有力的保障。
● 监控调度平台（选配）：调度台是进行具体操作的平台。监控人员可以通过调度台观察所有调度用户的使用状态，进行遂道电话操作。
● PC电脑调度终端维护：普通电脑配置本系统要求不高；必须配RS232串口及网口；终端维护的作用是控制与维护主机的工作，包括人机对话、历史记数数据管理、维护等功能。还可以查听或听取或管理录音文件等（必须配，要求不高，建议用户自行采购）
● 隧道布线系统：由市话通信电缆HYA 、电缆分线盒或防水防爆接线合、电话线等组成，电话线必须是纯铜线或无氧铜！否则传输距离受影响！！ (重要说明：一般线径为0.5的铜芯线200米电阻多只有30-45欧姆，国标是38欧姆，线径为0.7-0.8的铜芯线200米电阻多只有15-20欧姆，国标是16欧姆；否则就是假铜芯。）
● 终端设备: 采用防水防潮电话机,指令电话机，扩音广播电话机等组成(此部分由用户自行采购)
● 机房专用接地线：自行安装
● 机房专用UPS电源1-8KV,建议考虑机房整体电源，本系统不含此设备！

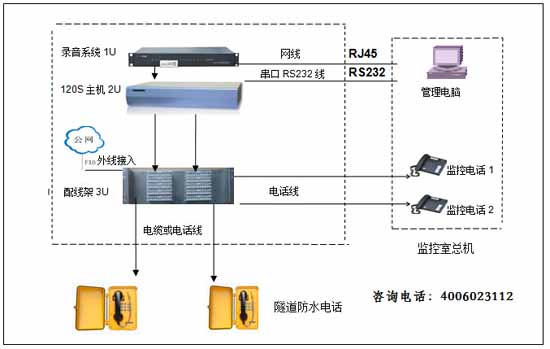

附1：HJK-120S特殊型隧道程控电话交换机系统解决方案
附2：隧道调度程控交换机系统解决方案
二、新一代光纤网络IPPBX隧道电话系统方案
该方案组成主要由光纤网络传输电话。中心机房放一台SOC1000软交换或SOC8000C-ippbx程控交换机。远端可以接SOT600-IAD语音网关（转模拟电话),也可以直接SIP防爆防水电话机。详见如图。
IPPBX电话组成说明
机房设备：主机采用SOC1000/SOT600-IPPBX/SOC8000-IPPBX程控交换机主机1台、后备电源选配。
远端设备：远端采用SOT600IAD语音网关8-128路。通过电话线到各隧道电话点位。或直接SIP防水电话机。
终端设备：防水指令电话或扩音电话、或IP防水电话机。

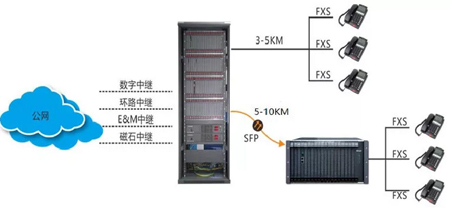

2.2、新增SOC8000B/SOC9000光纤程控交换机(程控交换机自带光纤用户板）
1、数字程控交换机带光纤分机板，成对使用。局端SFP_FXS_PBX可以插在SOC8000系列PBX主框上的任意用户槽位（供电），并将其与对应的差分线连接（获取数据）。远端SFP_SCU_PBX替代原有的分控板。实现光纤点对点传输。
2、单台主机配置光纤传输分控板大数量：SOC8000系列可以配5对，SOC9000系列可以配7对。传输距离由光纤光模块决定，由用户根据实际需求自行选配。
（以上方案可以24小时提共电话咨询）
