程控电话交换机工作原理分析及原理图
发布日期:2008-11-05 浏览次数:17317
基本划分为两大部分:话路设备和控制设备。
话路设备主要包括各种接口电路(如用户线接口和中继线接口电路等)和交换(或接续)网络;
控制设备在纵横制交换机中主要包括标志器与记发器,而在程控交换机中,控制设备则为电子计算机,包括中央处理器(CPU),存储器和输入/输出设备。程控交换机实质上是采用计算机进行“存储程序控制”的交换机,它将各种控制功能与方法编成程序,存入存储器,利用对外部状态的扫描数据和存储程序来控制,管理整个交换系统的工作。
第一部分、 控制设备
控制部分是程控交换机的核心,其主要任务是根据外部用户与内部维护管理的要求,执行存储程序和各种命令,以控制相应硬件实现交换及管理功能。
程控交换机控制设备的主体是微处理器,通常按其配置与控制工作方式的不同,可分为集中控制和分散控制两类。为了更好的适应软硬件模块化的要求,提高处理能力及增强系统的灵活性与可靠性,目前程控交换系统的分散控制程度日趋提高,已广泛采用部分或完全分布式控制方式。
第二部分、 交换网络
交换网络的基本功能是根据用户的呼叫要求,通过控制部分的接续命令,建立主叫与被叫用户间的连接通路。在纵横制交换机中它采用各种机电式接线器(如纵横接线器,编码接线器,笛簧接线器等),在程控交换机中目前主要采用由电子开关阵列构成的空分交换网络,和由存储器等电路构成的时分接续网络。
目前国内小型程控电话交换机采用MT8816或22M3494,数字程控交换机采用8980等交换电路
第三部分、 用户电路
用户电路的作用是实现各种用户线与交换之间的连接,通常又称为用户线接口电路(SLIC,Subscriber Line Interface Circuit)。根据交换机制式和应用环境的不同,用户电路也有多种类型,对于程控数字交换机来说,目前主要有与模拟话机连接的模拟用户线电路(ALC)及与数字话机,数据终端(或终端适配器)连接的数字用户线电路(DLC)。
模拟用户线电路是适应模拟用户环境而配置的接口,其基本功能有;
馈电(Battery feed):交换机通过用户线向共电式话机直流馈电;
过压保护(Overvoltage Protection):防止用户线上的电压冲击或过压而损坏交换机。
振铃(Ringing):向被叫用户话机馈送铃流。
监视(Supervision): 借助扫描点监视用户线通断状态,以检测话机的摘机,挂机,拨号脉冲等用户线信号,转送给控制设备,以表示用户的忙闲状态和接续要求。
编解码(CODEC):利用编码器和解码器(CODEC),滤波器,完成话音信号的模数与数模交换,以与数字交换机的数字交换网络接口 。
混合(Hybrid):进行用户线的2/4线转换,以满足编解码与数字交换对四线传输的要求。
测试(Test):提供测试端口,进行用户电路的测试。
这7种功能常用第一个字母组成的缩写词(BORSCHT)代表。对于模拟程控交换机,不需要编解码功能;而在数字程控交换机中,除某些特定应用的小型交换机利用增量调制方式外,其它大部分均采用PCM编解码方式。数字用户线电路是为适应数字用户环境而设置的接口,它主要用来通过线路适配器(LAM)或数字话机(SOPHO-SET)与各种数据终端设备(DTE)如计算机,打印机,VDU,电传相连。
第四部分、 出入中继器(外部接口)
出入中继器是中继线与交换网络间的接口电路,用于交换机中继线的连接。它的功能和电路与所用的交换系统的制式及局间中继线信号方式有密切的关系。
模拟中继接口单元(ATU),其作用是实现模拟中继线与交换网络的接口,基本功能一般有:
发送与接收表示中继线状态(如示闲,占用,应答,释放等)的线路信号。
转发与接收代表被叫号码的记发器信号。
供给通话电源和信号音。
向控制设备提供所接收的线路信号。
对于*简单的情况,某一交换机的中继器通过实线中继线与另一交换机连接,并采用用户环路信令,则该模拟中继器的功能与作用等效为一部“话机”。若采用其它更为复杂的信号方式,则中继器应实现相应的话音,信令的传输与控制功能。
数字中继线接口单元(DTU)的作用是实现数字中继线与数字交换网络之间的接口,它通过PCM有关时隙传送中继线信令完成类似于模拟中继器所应承担的基本功能。但由于数字中继线传送的是PCM群路数字信号,因而它具有数字通信的一些特殊问题,如帧同步,时钟恢复,码型交换,信令插入与提取等,即要解决信号传送,同步与信令配合三方面的连接问题。
数字中继接口单位的基本功能包括帧与复帧同步码产生,帧调整,连零抑制,码型变换,告警处理,时钟恢复,帧同步搜索及局间信令插入与提取等,如同模拟用户电路的BORSCHT,也可将数字中继单元的上述8种功能概括为GAZPACHO。
举例1:申瓯数字程控交的机工作原理
一 数字程控交的机工作原理基本结构
本系列交换机等每个标准机箱由下列单元组成:
MCU(主控板):主要由微处理器、控制单元、交换网络、打印口、串行通信接口等组成,是整机的中心控制部件。
SCU(分控板):由电脑话务员、信号音及双音频接口等组成,能产生各种信号音,有语音信箱和音乐电路。控制用户板、中继板、二次电源板等工作。
FXO(环路中继板):由环路中继接口电路、PCM 编解码电路和控制电路等组成。各环路中继板互相通用。
FXS(环路用户板):由提机挂机检测电路、振铃电路、PCM编解码电路和控制电路等组成,用户板统一规格并能互相替换。
MOT(母板):系统所有电路板之间的内部连接及与配线架的外部连接均由母板完成,它是板与板的总线接口。
POWER(电源机箱):由一次电源和二次电源组成。一次电源将交流220V转换成直流-48V,二次电源将-48V 直流电源转换成±5V直流电源和AC75V供铃流模块使用。
数字程控交换机工作原理图
本数字交换机的工作原理如图1 所示可分为四个部份:主机电路、用户电路、直拨电路和外线电路。主机电路由三根控制总线与内部电路、外线电路相连。外部电路、打印机与主机相连。
主机电路
主机电路如图2所示。中心器件89C51是一个单片微处理器,它控制各个单元电路协调工作,完成计费和参数保存,并与电脑、打印机直接联络。主机电路主要由:CPU89C51、EPROM27010、RAM628128、数字交换电路8980等电路组成。
用户电路
用户电路工作原理如图3所示.主要由摘机、挂机检测电路、振铃电路TP3067编解码器(它将端口的模拟信号转换成数字信号发送到PCM总路线,并且把PCM总线上数字信号转换成模拟信号发送到端口)等组成。
中继电路
中继电路如图4所示。主要由:中继端口、控制总线、TP3067编解码器、振铃检测等组成。
直拨电路
直拨电路如图 5所示。主要由直拨电路、语音电路、TP3067编解码器和8870音频电路组成。

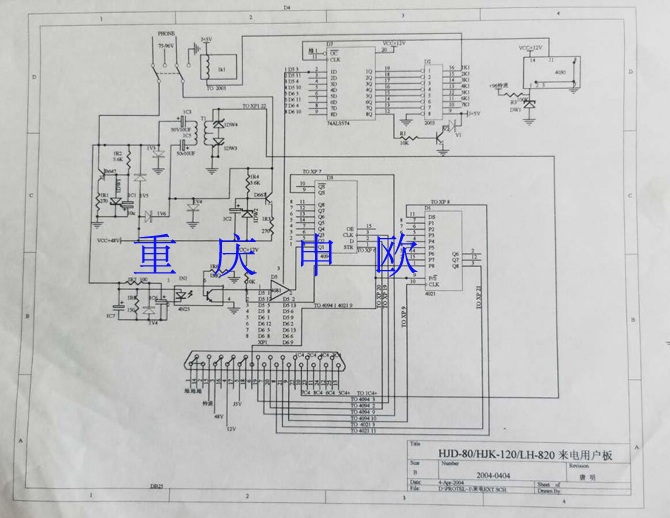

举例2:申瓯HJK-120程控交的机用户板电路工作原理
本HJK-120集团电话交换机原理图可以适合90的代老式国产电话交换机原理图(瓯联LH-820程控交换机,上海的HJD-80系列电话交换机,爱乐HJD-80电话交换机,索泰电话交换机,盖地电话交换机,华亨交换机,华光交换机,嘉信交换机)等等....只要程控交换机是用户端口是25针的端口,大同小异,几乎原理是一样!
举例3:老式90年代早期程控交换机用户板电路工作原理
