什么是无源光纤网络（PON），PON作为一种新的覆盖后一公里的宽带接入光纤技术，其在光分支点不需要节点设备，只需要安装一个简单的光分支器即可，因此具有节省光缆资源、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低等优点。
光纤网络PON
一、PON网络单元
1、OLT光设备
光线终端，一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入网络以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种业务网（IPPBX语音电话接入）中。可分为三部分：
核心部分：包括汇聚分发、业务处理和ODN适配功能
业务部分：提供业务接口功能，如IPPBX交换机，还包括接口适配、接口保护等，以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能
公共部分：包括供电与OAM功能

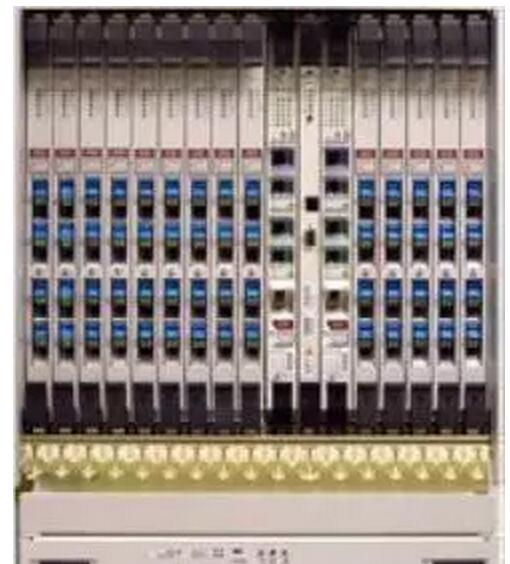

OLT光设备
2、ONU设置
光网络单元，选择接收OLT发送的广播数据，响应OLT发出的测距及功率控制命令，对用户的以太网数据进行缓存，并在OLT分配的发送窗口中向上行方向发送。

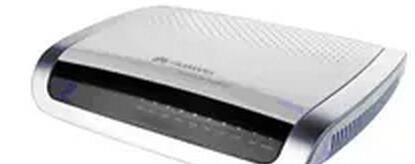

ONU设置
3、ONT设备
光网络设备，可以说是一种特殊的ONU，区别在于ONT直接放置于用户端，而ONU与用户端可能还有其它网络，比如二层以太网。
ONT设备

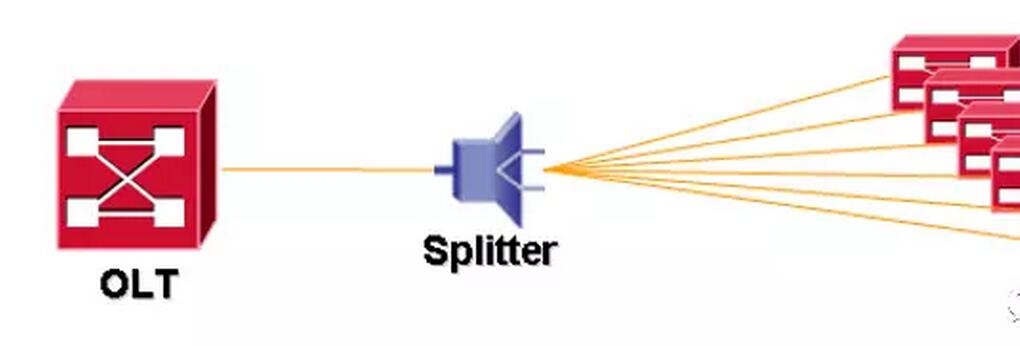

二、光纤组网方式
基于PON接入的宽带业务目前主要有以下几种模式：
1、FTTB：（Fiber To The Building）光纤到楼宇
2、FTTC：（Fiber To The Curb）光纤到路边
3、FTTH：（Fiber To The Home）光纤到户
按规范，目前FTTB与FTTC本质可不做区分，家庭宽带业务均按照FTTB和FTTH两种模式统一规划。
三、小区光纤组网案例
3.1、某小区二期( FTTB+ADSL方式)
平均楼层在六楼左右，业主大约两千户。小区建于2001年，相对较早，建设时没有五类线铺设，但具备电话线入户，所以采用FTTB+电话线的模式。
小区光纤设备FTTB

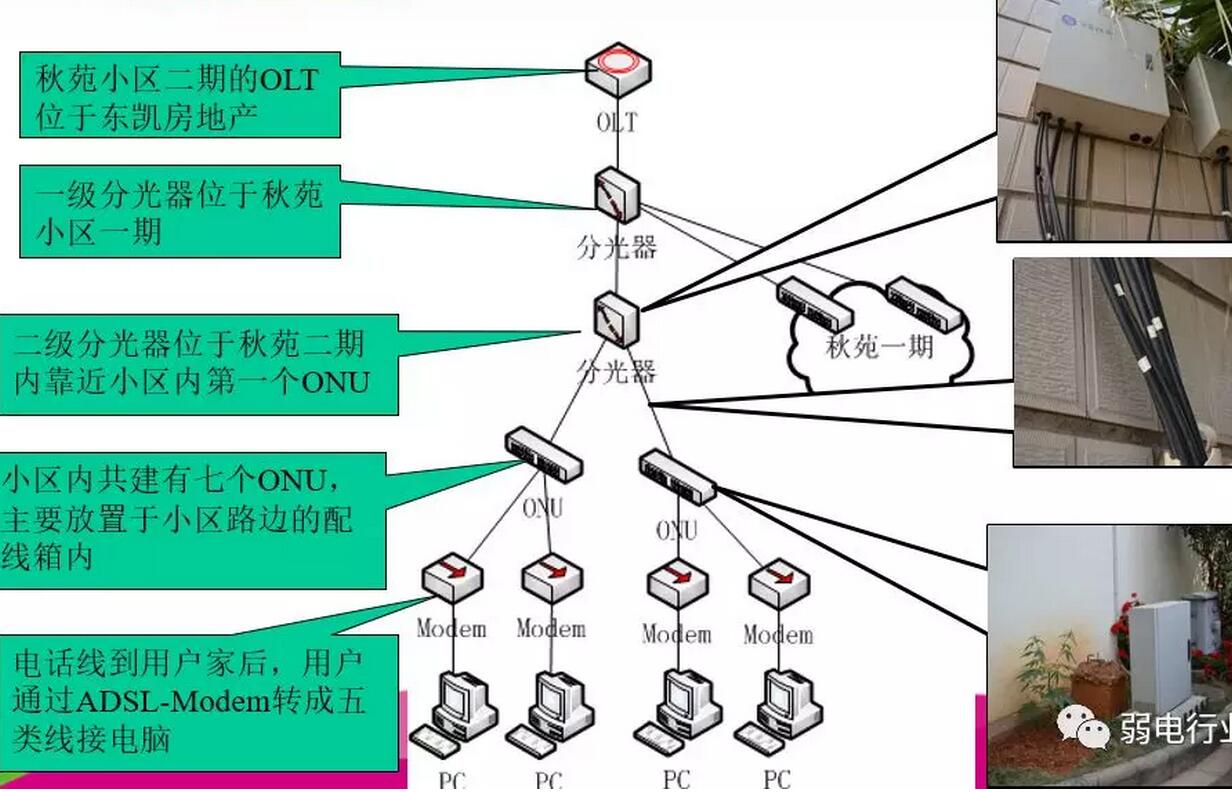

组网图
ONU型号为华为MA5616，四个槽位，目前插有一块ADLE业务板，一块业务板提供两根总线，每根总线可分32路用户，配线厢内右侧上为总线分配模板，每根总线对应两行下为用户跳线模块，根据用户数可以扩展。
FTTB+LAN
配线厢中准备了盒跳线用的半导体放电管安保单元，一般称为保险，开通时，将保险插入用户跳线模块，即可连通用户家到ONU的电路。
ADLE业务总线上的标签编号与总线分路模块的编号对应，分路模块一行为16户，两行对应一条总线，即一条总线可以分32个用户线路。
ONU下行通过皮线接到用户家的电话信息点，用户用电话线插入信息点后接ADSL-Modem，ADSL-Modem下行为五类网线接用户电脑。
3.2、学校组网（FTTB+LAN）
主要以FTTB+LAN的方式覆盖了学生宿舍。由于学校覆盖密度较大且用户数量较多，OLT下沉部署于该校内。
FTTB+LAN的方式

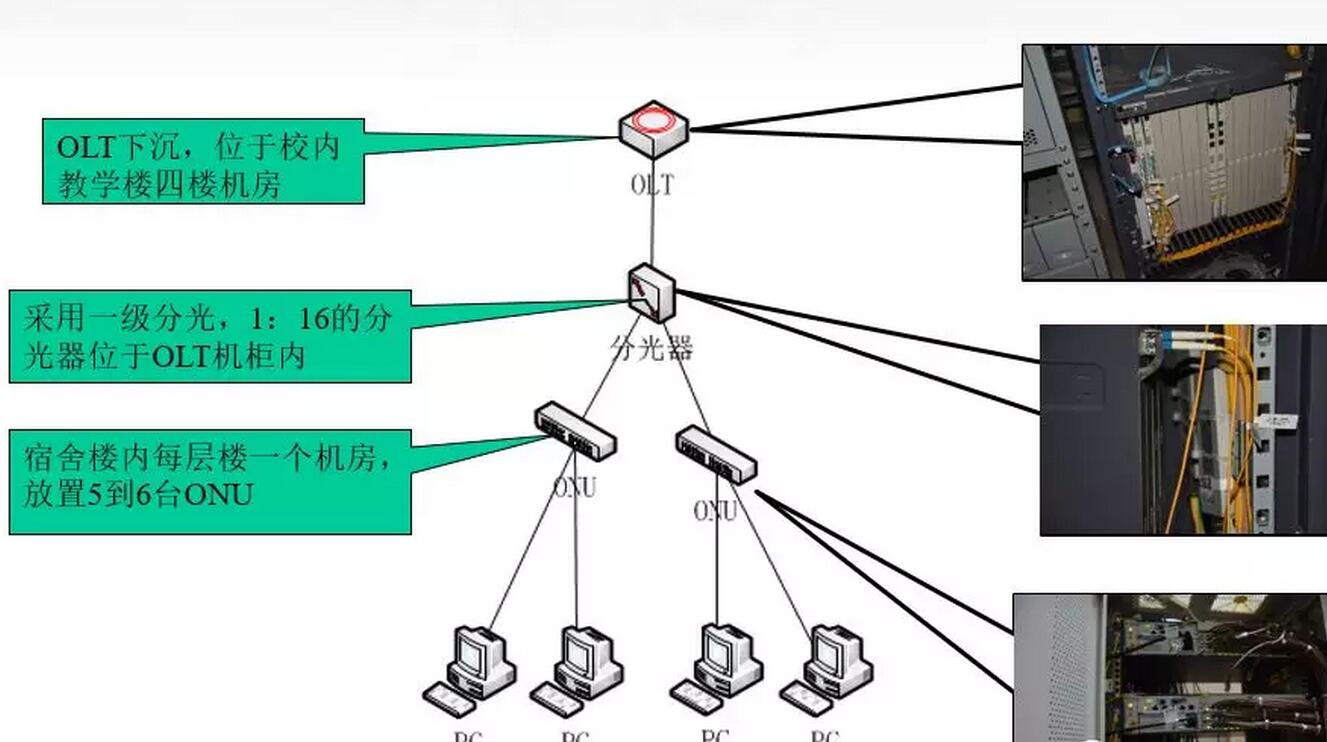

组网图
用户数较多，OLT下沉，位于校内教学楼四楼机房。
OLT型号为华为MA5680T，可插16块PON板。
OLT的每个PON口通过1：16的分光器进行分光。
分光器下行通过ODF配线后光缆连接到校内的宿舍、教学楼等。
FTTB+LAN的方式，ONU放置在学生宿舍每层楼的机房内，一层楼50间宿舍，每个宿舍6个用户，每层楼放五到六个ONU进行覆盖。
ONU可支持同时插四块业务板卡，目前每台插三块16端口的EIUA卡，上行光纤接到教学楼的分光器，下行五类线通过楼层水平布线到每个宿舍的信息点，ONU的每个端口对接一个信息点，每个宿舍占用六个端口。

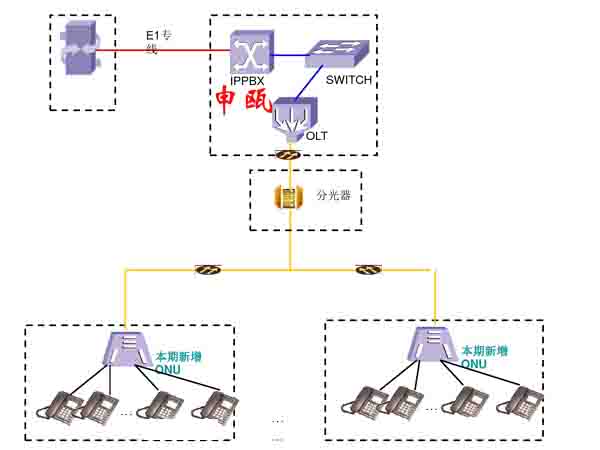

申瓯SOC1000UC或SOC8000C-IPPBX交换机光纤PON/OLT接入组网方式与案例
