MCU主控板
MCU(b)_PBX_V2.xx,MCU(b)_PBX_V2.xx
整机的CPU中心控制部件,可选配主控1+1热备份,系统釆用全数字时隙交换,具有TDM电路,它是协调各中继板之间的工作、外部和话务台及其它系统的联系,设置整机计费和话单存储以及各种系统参数。2020年新增主板网口连接口,可以不通过串口,直接通过网口连接话务台(US)。
![SOC8000数字程控交换机MCU主板 SOC8000数字程控交换机MCU主板](/upload/image/soc8000/SOC8000-MCU.png)
SCU分控板
SCU_PBX_V3.x(VOIP_100M)
每256路每层1块,是控制用户板、中继板等工作;铃流发生器,内部产生各种信号音源,及提供计费及语音信箱。
![SOC8000数字程控交换机SCU分控板 SOC8000数字程控交换机SCU分控板](/upload/image/soc8000/SOC8000-SCU.png)

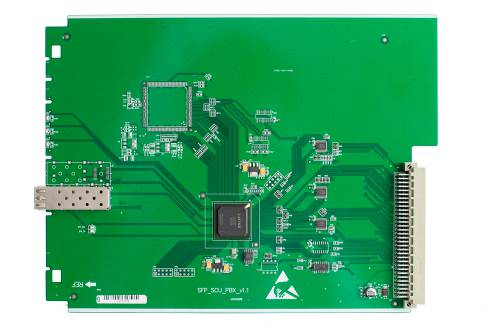

SFP_SCU_PBX光纤分控板
![SOC8000数字程控交换机光纤SCU传输分控板](http://www.023shenou.cn/upload/image/soc8000/SFP_SCU_PBX.jpg)
SFP_FXS_PBX光纤用户板
![SOC8000数字程控交换机光纤SCU传输分控板](http://www.023shenou.cn/upload/image/soc8000/SFP_FXS_PBX.jpg)
CCS数字中继板
DT_PBX_V2.x
每块支持1-2个E1接口,每个接口30/32时隙。阻抗为75欧姆(不对称接口)。支持多种信令方式:随路信令(NO.1、R2)和共路信令(NO.7、PRI)。
![SOC8000数字程控交换机数字中继板E1 SOC8000数字程控交换机数字中继板E1](/upload/image/soc8000/SOC8000-CCS.png)
VOIP数字中继板
VOIP_II(100M)_PBX_Vx.x
每块2个100M以太网口,支持36路、54路、160路通首并发,支持1024个SIP中继,1个SIP点对点许可,512个MGCP中继,512个H323中继。具有出局字头、费率、速拨、通配等参数修改。
![SOC8000数字程控交换机VOIP数字中继板 SOC8000数字程控交换机VOIP数字中继板](/upload/image/soc8000/SOC8000-VOIP.png)
FXO中继板
WFXO_PBX_Vx.x
每块16 路双制式来电双向模拟中继接入,每个中继电路分为三级防雷保护、摘挂机检测、反极、自检、振铃、PCM 编解码电路和控制电路等组成。
![SOC8000数字程控交换机FXO中继板 SOC8000数字程控交换机FXO中继板](/upload/image/soc8000/SOC8000-FXO.png)
FXS用户板
WNFXS_PBX_Vx.xx
每块16 路模拟双制式来电分机,每个用户电路分为三级防雷保护、摘挂机检测、反极、自检、振铃、PCM 编解码电路和控制电路等组成。
![SOC8000数字程控交换机FXS用户板 SOC8000数字程控交换机FXS用户板](/upload/image/soc8000/SOC8000-FXS.png)
BRI数字专用话机板(2B+D)
BRIEXT_PBX_Vx.x
BRI专门为数字专用话机特别设计板卡,不可与其他普通模拟话机使用。每块数字专用话机板为8路2线制,端口自下往上,前8个端口为有效端口,后8个为空置端口。
![SOC8000数字程控交换机BRI用户板 SOC8000数字程控交换机BRI用户板](/upload/image/soc8000/SOC8000-BRI.png)
IPS 数字VOIP分机板
SOC8000-IPS(I)_V1.X/IPS(I)_SOC8000C_V1.X
标准SIP协议,VOIP分机板支持64路或256路分机许可授权。
![SOC8000数字程控交换机IPS用户板 SOC8000数字程控交换机IPS用户板](/upload/image/soc8000/SOC8000-IPS.png)
PWR二次电源板
DC_DC_PBX_Vx.x
每256路每层1块,每块电源提供DC/DC直流48V转换成5V、12V、及铃流70-96V
![SOC8000数字程控交换机PWR电源板 SOC8000数字程控交换机PWR电源板](/upload/image/soc8000/SOC8000-PWR.png)
在线录音板
ADSP_PBX_V1.12/SOC_PBX_ADSP_V1.XX
提供8路到224路录音或留言并发,内置硬盘,WEB管理方式。
![SOC8000数字程控交换机录音板 SOC8000数字程控交换机录音板](/upload/image/soc8000/SOC8000-SVR.png)
SHUB串口扩展板
SOC8000B_COMSWAP_V1.x
提供4个RS232串口,1个RJ45以太网网口。
![SOC8000数字程控交换机SHUB串口扩展板 SOC8000数字程控交换机SHUB串口扩展板](/upload/image/soc8000/SOC8000-SHUB.png)
MOT接口母板(背板)
MOTZ_PBX_V1.x
每256路每层1块,母板(接口背板)所有板卡插入框内母板上,16个用户插槽,板与板的总线接口。
SOC-P4820一次电源箱
机架式高2U,AC/DC/48V20A,一次高频开关电源将交流220V 转换成直流-48V通信电源:一路供给每层的二次电源。另一路供给电瓶组充放电。
